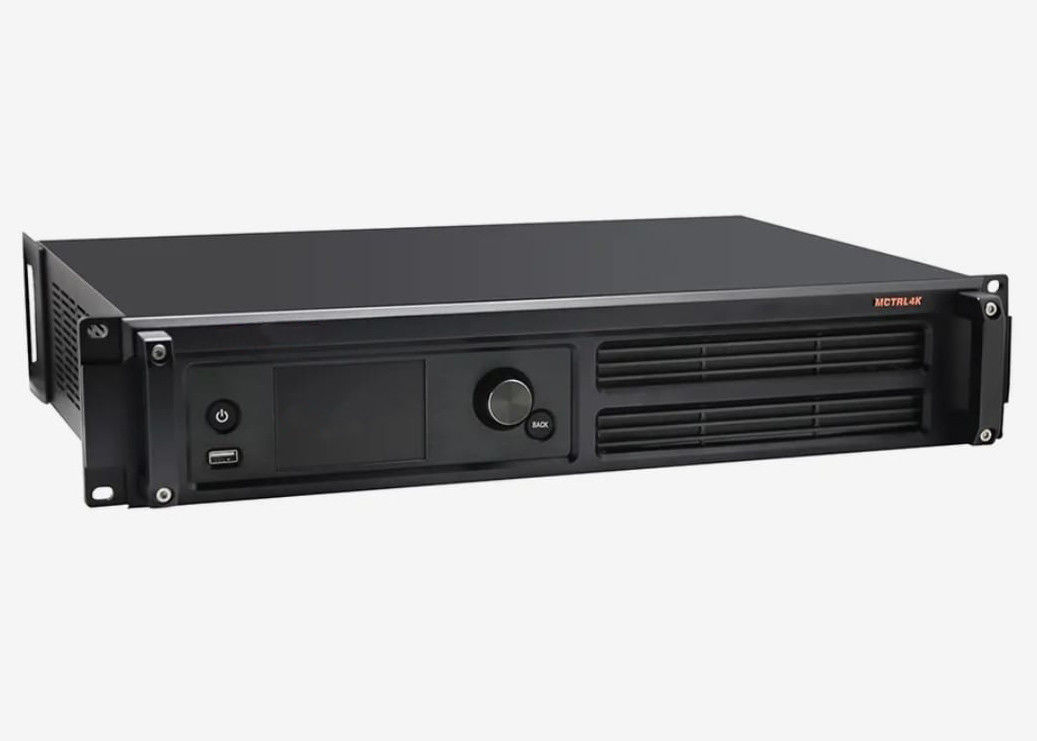

CE MCTRL4K LED Ekran Video İşlemci Kontrolör Giriş Voltajı 240V
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | OEM, No brand, customizable |
| Sertifika: | CE, RoHS, 3C |
| Model numarası: | MCTRL4K LED Ekran Denetleyici Özellikleri |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Ambalaj bilgileri: | Kağıt Kutu Paketleme |
| Teslim süresi: | 7 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 adet/ay |
|
Detay Bilgi |
|||
| Ürün Adı: | MCTRL4K LED Ekran Denetleyici Özellikleri | Giriş Voltajı: | AC 100 V~240 V-50/60 Hz |
|---|---|---|---|
| Sıcaklık: | -20°C ila +70°C | Nem: | %10 BN - %90 BN, yoğuşmasız |
| Boyutlar: | 482,6 mm × 372,0 mm × 88,1 mm | Ağırlık: | 4,6 kilo |
| Vurgulamak: | CE LED Ekran Video İşlemcisi,240V LED Ekran Video İşlemcisi |
||
Ürün Açıklaması
MCTRL4K LED ekran denetleyici özellikleri
Şirket Profili
Biz HK Brilliance Tech Co., LTD'yiz. Merkezimiz Çin'in HK şehrinde ve fabrikalarımız Çin'in Shenzhen ve Guangzhou kentlerinde yer almaktadır. 10 yıldan fazla üretim deneyimine sahibiz.Bu tür ürünlerin modelinin geniş seçeneğini sağlıyoruz ve ürünler ve marka ve logo için özelleştirmeyi destekliyoruz.
Ürünlerimiz dünya çapında hızlı satıştan zevk alıyor.Ürünlerin her biri 48 saatlik son performans testini sağlayacaktır.. İyi kalite ile, müşteri her zaman ürünlerimiz için iyi bir itibar verir.
Değişim Tarih
| Belge sürümü | Çıkış Tarihi | Açıklama |
| V1.2.0 | 2022-04-01 |
RGB sınırlı RGB tam geçiş fonksiyonu eklendi. Faz kaydırma fonksiyonu eklendi. |
| V1.1.1 | 2020-07-18 | Belgenin içeriğini ve stilini optimize etti. |
| V1.1.0 | 2019-09-04 |
3 boyutlu işlev eklendi. Düşük gecikme fonksiyonu eklendi. RGB için bireysel gama ayarlama fonksiyonu eklendi. HLG modu eklendi. Kontrol bilgisayarında giriş kaynağı bit derinliği ayarları fonksiyonu eklendi. - Özel EDID'yi içe aktarma fonksiyonu eklendi. 25Hz kare hızı desteği eklendi. Düşük gri ölçekli mod ayarını ekleyerek HDR10 performansını optimize etti. |
| V1.0.0 | 2019-09-26 |
İlk yayınlar
|
Tanıtım
Sertifikalar
FCC, CE, UL&CUL, EAC, CB, IC, KC, RCM
Özellikleri
. Çeşitli giriş bağlantıları
- 1 x DP 1.2
- 1 x HDMI 2.0
- 2x DL-DVI
. 16 nötr Gigabit Ethernet bağlantısı ve 4 optik bağlantı
DP/HDMI girişi için maksimum yükleme kapasitesi 8'dir.8001000 piksel.
DVI girişi için maksimum yükleme kapasitesi 8'dir.3001000 piksel.
Tek bir MCTRL4K'nin maksimum çıkış yüksekliği veya genişliği 7680 pikseldir.
Yüksek bit derinliği girişi: 8bit/10bit/12bit
. HDR fonksiyonu
HDR10 ve HLG desteklenmektedir.
MCTRL4K alıcı kartlarla çalışabilir
Görüntüyü büyük ölçüde geliştirmek için HDR'yi destekleyen
görüntüleme kalitesi, daha canlı ve
ayrıntılı görüntüler.
. 3D
MCTRL4K 3 boyutlu yayıcıyla çalışabilir.
EMT200 ve 3 boyutlu gözlükler.
3 boyutlu görüntüleme efektleri.
Bireysel gama ayarlayıcıları
10 bit veya 12 bit girişler için, bu işlev
Kırmızı gamma, yeşil gamma ve mavi gamma'yı, düşük gri ölçekli koşullarda ve beyaz renkte görüntü tekilsizliğini etkili bir şekilde kontrol etmek için bireysel olarak ayarlayın.
daha gerçekçi bir görüntü sağlayan denge dengesi.
. RGB sınırlı RGB tam
Bu işlev otomatik olarak renk dönüştürür
RGB'den RGB tamına kadar sınırlı olan giriş kaynağının aralığı, düşük gri ölçeği koşullarında doğal siyahı göstermek için.
. Düşük gecikme
Düşük gecikme ve giriş kaynağı senkronizasyonu olduğunda
Eğer giriş kaynağı ile alıcı kart arasındaki gecikme bir kareye düşürülebilir.
. Dezimel çerçeve hızı ile girişler
23.98/29.97/47.95/59.94/71.93/119'a uyarlandı.88
Hz
. Piksel düzeyinde parlaklık ve krom kalibrasyonu
. Ultra yüksek çözünürlüklü giriş
NVIDIA ile ultra yüksek çözünürlük ayarlarını destekler
Grafik kartı.
. Web ekranı yapılandırması
10'a kadar MCTRL4K birimlerinin kaskadı
Tablo 1-1 Fonksiyonlardaki sınırlamalar
| Görev | Sınırlar |
Karşılıklı Özel Görev |
| HDR |
Sadece 10 bitlik HDMI giriş kaynaklarını destekler. Her Ethernet bağlantı noktasının yükleme kapasitesi yarıya düşürülür. HDR'yi destekleyen alıcı kartlarla çalışmalı. |
NA |
| 3D |
Giriş kaynağı DVI olduğunda, DVI1 sol göz için görüntüleri yükler ve DVI2 sağ göz için görüntüleri yükler. Gelişmiş ekran yapılandırması etkinleştirildiğinde, 3D fonksiyonu desteklenmez. Her Ethernet bağlantı noktasının yükleme kapasitesi yarıya düşürülür. |
Düşük gecikme |
| Düşük gecikme |
Sadece HDMI ve DP giriş kaynaklarını destekler. Her Ethernet portu dolapları dikey olarak yüklemelidir. |
3D, GENLOCK |
Görünüşü
Ön panel
Tablo 1-2 Düğmeler ve bağlantılar
| - Hayır, hayır. | Düğme / Bağlantı | Açıklama |
| 1 | Güç düğmesi | Cihazı açın ya da kapatın. |
| 2 | USB | USB sürücüsüne bağlayın. |
| 3 | LCD ekranı | Cihaz durumunu, menüleri, alt menüleri ve mesajları gösterir. |
| 4 | Düğme | Menüleri seçin, parametreleri ayarlayın ve işlemleri onaylayın. |
| 5 | Dönüş | Önceki menüye geri dön ya da mevcut işlemden çık. |
Arka panel
| Bağlantı tipi | Bağlantı Adı | Açıklama |
| Giriş | DP 1.2 |
1 x DP 1.2 Desteklenen maksimum çözünürlük: 4096×2160@60Hz, desteklenen minimum çözünürlük: 640×480@24Hz . Desteklenen özel çözünürlükler Maksimum genişlik: 7680 piksel (7680×1080@60Hz) Maksimum yüksekliği: 7680 piksel (1080×7680@60Hz) . HDCP 1.3 uyumlu Desteklenen standart çözünürlükler: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120)Hz 1366×768@(24/25/30/48/50/60/72/75/85/100/120)Hz 1440×900@(24/25/30/48/50/60/72/75/85/100/120)Hz 1600×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×2160@(24/25/30/48/50/60/72/75/85/100/120)Hz 2560×1600@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×2160@(24/25/30/48/50/60)Hz . Karıştırılmış giriş kaynakları için destek yok |
| HDMI 2.0 |
1 x HDMI 2.0 Desteklenen maksimum çözünürlük: 4096×2160@60Hz, desteklenen asgari çözünürlük: 800×600@30Hz . Desteklenen özel çözünürlükler Maksimum genişlik: 7680 piksel (7680×1080@60Hz) Maksimum yüksekliği: 7680 piksel (1080×7680@60Hz) . HDCP 1.4 ve HDCP 2.2 uyumlu Desteklenen standart çözünürlükler: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120) Hz 1440×900@(24/25/30/48/50/60/72/75/85/100/120) Hz |
|
1600×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×2160@(24/25/30/48/50/60/72/75/85/100/120)Hz 2048×1536@(24/25/30/48/50/60/72/75/85/100/120)Hz 2560×1600@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×2160@(24/25/30/48/50/60)Hz . Karıştırılmış giriş kaynakları için destek yok |
||
|
Dual DVI-D1 DUAL DVI-D2 |
2x DL-DVI Her biri 3840×1080@60Hz'lik maksimum çözünürlük ve 800×600@30Hz'lik minimum çözünürlük ile . Desteklenen özel çözünürlükler Maksimum genişlik: 3840 piksel (3840×1080@60Hz) Maksimum yükseklik: 3840 piksel (800×3840@60Hz) Desteklenen standart çözünürlükler: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120)Hz 1366×768@(24/25/30/48/50/60/72/75/85/100/120)Hz 1440×900@(24/25/30/48/50/60/72/75/85/100/120)Hz 1600×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1200@(24/25/30/48/50/60/72/75/85/100)Hz 1920×2160@(24/25/30/48/50/60)Hz 2560×1600@(24/25/30/48/50/60)Hz 3840×1080@(24/25/30/48/50/60)Hz 3840×2160@(24/25/30)Hz . Karıştırılmış giriş kaynakları için destek yok |
|
| Çıkış | 1 ~ 16 |
16x Neutrik (NE8FBH) Gigabit Ethernet portları Tek bir limanın maksimum kapasitesi: 8 bitlik giriş kaynakları için: 650.000 piksel 10 bit/12 bit giriş kaynakları için: 320.000 piksel . Ses çıkışı desteklenmiyor . Ethernet portları arasında yedekleme desteği |
|
OPT1~OPT4 |
4x 10G optik portlar . OPT1, Ethernet portları 1 ila 8'den veri aktarır. . OPT2 Ethernet portları 9 ile 16 arasındaki verileri aktarır. . OPT3 OPT1'in çifte bir kanalıdır. . OPT4 OPT2'nin çifte bir kanalıdır. |
|
| Kontrol | Ethernet | Kontrol bilgisayarına bağlan. |
|
USB IN-OUT |
. IN: 1x USB 2.0 (B Tipi) MCTRL4K ünitelerinin kaskadlanması veya hata ayıklama için bir bilgisayara bağlanması için giriş portu . Dış: 1x USB 2.0 (Tip-A) Cascading MCTRL4K birimleri için çıkış portu |
| En fazla 10 ünite kaskadlanabilir. | ||
|
GENLOCK IN- Loop |
Senkronizasyon sinyali bağlantısı İki seviye, üç seviye ve Blackburst desteği . IN: Genlock giriş bağlantısı . LOOP: Genlock Loop çıkış bağlantısı |
|
| Güç | AC 100 V~240 V-50/60 Hz | |
Notlar:
Giriş kaynağı HDMI veya DP olduğunda, ön uç cihazından gelen 144 Hz zorlu çözünürlüklü giriş analiz edilebilir.
Bu ürün sadece yatay olarak yerleştirilebilir.
Boyutları
Tolerans: ±0,3 Birim: mm
Özellikler
|
Elektrikli Parametreler |
Giriş voltajı | AC 100 V~240 V-50/60 Hz |
|
İsimlendirilmiş güç tüketim |
30 W | |
|
Çalışan Çevre |
Sıcaklık | -20°C ile +60°C arasında |
| Nemlilik | % 10 RH'dan % 90 RH'ya kadar, yoğunlaşmayan | |
|
Depolama Çevre |
Sıcaklık | -20°C - +70°C |
| Nemlilik | % 10 RH'dan % 90 RH'ya kadar, yoğunlaşmayan | |
|
Fiziksel Özellikler |
Boyutları | 482.6 mm × 372.0 mm × 88.1 mm |
| Ağırlık | 4.6 kg | |
|
Paket Bilgisi |
Taşıma çantası | 530 mm × 420 mm × 193 mm |
|
Aksesuar kutusu |
405 mm × 290 mm × 48 mm Aksesuarlar: . 1 x güç kablosu . 1x Ethernet kablosu . 1 x USB kablosu . 1 x HDMI kablosu . 1x DP kablosu |
|
| Paket kutusu | 550 mm × 440 mm × 210 mm |
Video Kaynağı Özellik
| Girdi Bağlantısı | Özellikleri | ||
| Bit Derinliği | Örnekleme oranı | Maksimum Giriş Çözünürlüğü | |
| HDMI 2.0 | 8 bit |
RGB 4:4:4 YCbCr4:4:4 YCbCr4:2:2 YCbCr4:2:0 |
4096×2160@60Hz (NVIDIA grafik kartı üzerinden ayarlama) |
| 10 bit/12 bit |
RGB 4:4:4 YCbCr4:4:4 |
3840×1080@60Hz | |
|
YCbCr4:2:2 YCbCr4:2:0 |
4096×2160@60Hz (NVIDIA grafik kartı üzerinden ayarlama) | ||
| DP 1.2 | 8 bit |
RGB 4:4:4 YCbCr4:4:4 YCbCr4:2:2 |
4096×2160@60Hz (NVIDIA grafik kartı üzerinden ayarlama) |
| 10 bit/12 bit | RGB 4:4:4 | 3840×1080@60Hz | |
| YCbCr4:4:4 | |||
| YCbCr4:2:2 | 4096×2160@60Hz (NVIDIA grafik kartı üzerinden ayarlama) | ||
| Çift bağlantılı DVI | 8 bit |
RGB 4:4:4 YCbCr4:4:4 YCbCr4:2:2 |
3840×1080@60Hz
|
Notlar ve Uyarılar
Notlar Akü
Pil değiştirilmek için tasarlanmamış.
Bir pilin ateşe veya sıcak bir fırına atılması veya mekanik olarak ezilmesi veya kesilmesi bir patlamaya neden olabilir.
Bir bataryayı son derece yüksek sıcaklıklarda bırakmak patlamaya veya yanıcı sıvı veya gaz sızıntısına neden olabilir.
Aşırı düşük hava basıncına maruz bırakılan bir batarya patlamaya veya yanıcı sıvı veya gaz sızıntısına neden olabilir.
FCC Dikkat
Uygunluktan sorumlu taraf tarafından açıkça onaylanmayan herhangi bir değişiklik veya modifikasyon, kullanıcının ekipmanı kullanma yetkisini geçersiz kılabilir.
Bu cihaz FCC kurallarının 15. bölümüne uyguntur. Çalışma aşağıdaki iki şarta tabidir: (1) Bu cihaz zararlı müdahaleye neden olamaz,ve (2) Bu cihaz, alınan herhangi bir müdahaleyi kabul etmelidir., istenmeyen işleyişe neden olabilecek müdahale de dahil.
Not: Bu ekipman, FCC kurallarının 15. bölümüne uygun olarak A Sınıfı dijital cihazlar için sınırlar doğrultusunda test edilmiştir.Bu sınırlamalar, ekipmanların ticari bir ortamda kullanıldığında zararlı müdahaleye karşı makul bir koruma sağlamak için tasarlanmıştır.Bu ekipman radyo frekans enerjisi üretir, kullanır ve yayılabilir ve eğer kurulmazsa ve kullanım kılavuzuna uygun olarak kullanılmazsa zararlı
Radyo iletişimi engelleri.Bu ekipmanın bir konut bölgesinde çalıştırılması zararlı bir müdahaleye neden olabilir ve bu durumda kullanıcının kendi masrafları karşılığında müdahaleyi düzeltmesi gerekir..
Diğerleri
Bu A sınıfı üründür. Ev ortamında, bu ürün radyo müdahaleye neden olabilir ve bu durumda kullanıcının uygun önlemler alması gerekebilir.
Bu ürün sadece yatay olarak yerleştirilebilir.
